1.概述
1.1格賓網的應用背景
          格賓網又叫石籠網、生態格網。生態格網是將抗腐耐磨高強的低碳高鍍鋅鋼絲或5%鋁-鋅稀土合金鍍層鋼絲（或同質包覆聚合物鋼絲），由機械將雙線絞合編織成多絞狀、六邊形網目的網片，其雙線鉸合部分的長度應不小于5cm，以不破壞鋼絲的防護鍍層。生態格網可根據工程設計要求組裝成箱籠，并裝入塊石等填充料后連接成一體，用做堤防、路基防護等工程的新技術。
1.2工程概述
          黑龍江國境界河治理工程是保衛國界疆土、防止洪水災害、保護人民生命財產、建設邊疆和發展邊疆的屏障，是邊疆建設的一項重大措施。
          呼瑪護岸工程在呼瑪鎮燃料公司段，由于多年的冰凌和洪水沖刷水毀嚴重?zé)o法修復需要重建。護岸的主要工程結構為：格賓網護腳；干砌石固腳；砼預制板護坡；現澆砼壓頂。由于格賓網護腳高程大部分低于多年平均枯水位，不宜水下施工，所以護腳施工選擇在冬季冰面上進行，采用沉排的方法。
護腳格賓網施工順序：
           施工準備→鋪設無紡布→鋪展格賓網單元→填充石料→蓋板→沉排。
2.格賓網的施工
2.1、施工準備
1）施工放樣
           開工前對原有的岸線樁及水準點進行復測，并建立水準控制網及軸線控制樁，繪制測量控制圖。
           根據國家級水準點對主壩壩坡及各軸線橫斷面進行實測，繪制橫斷圖。具體控制措施如下：首先利用經緯儀和水準儀沿固腳軸線上每隔25米設立兩個平面控制樁和一個高程控制點，并定期校核水準網點，以防止人為因素或自然原因造成的誤差。根據施工圖及固腳外邊線放出護腳外邊線樁，確定護腳格賓網施工范圍。
2）修筑施工便道
           在江堤原有護坡坡面的緩坡處修筑下江運輸?shù)缆?，坡度?:5，路面寬4米。在固腳基坑外1米修整沿江運石道路，施工便道4米寬，路面利用開挖土方及采石石毛填筑，并且在下江路口設置20m×20m的會車平臺。
3）抽水增冰
           為保證冬季江面運輸機械及人員安全，增加冰層厚度提高承重力，根據當?shù)叵嚓P(guān)部門提供的經驗資料，當江面冰厚達到0.8米以上時，方可在冰面上進行格賓施工。在施工范圍內沿岸邊間隔10米～20米距離鑿冰探測冰面厚度，對冰厚達不到0.8米的部位進行抽水增冰。抽水澆筑冰面應均勻，為保證冰面密實，一次澆筑厚度不宜過大，待澆筑冰層凍實后再進行下一層冰面澆筑，直到冰層總厚度超過80cm。對于冰面有積雪的部位應將雪清除到施工范圍之外，使雪下冰層厚度進一步受凍增厚。
2.2無紡布鋪設
          按放樣位置鋪設無紡布。鋪設前應進行復驗，質量必須滿足設計要求為400g/m2，有扯裂、穿洞、老化等情況，均不得使用。應清除地面一切可能損傷無紡布的帶尖棱硬物，填平坑凹，平整地面。
無紡布為人工鋪設，鋪設時，自下游側開始依次向上游側進行，上游側織物應搭接在下游側織物上或采用專用設備縫制。格賓格賓網沉排無紡布在冰面鋪設，搭接寬度不小于150cm。

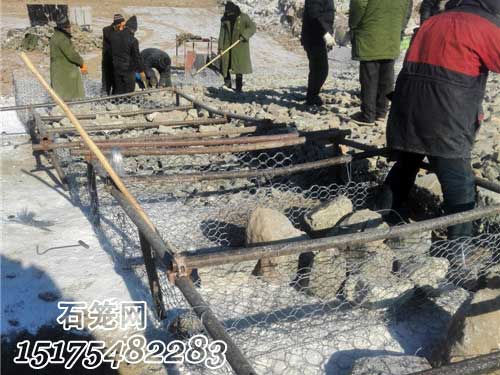

2.3、鋪展格賓網單元
         無紡布鋪設完成后，自護腳外邊緣向固腳方向鋪展格賓網單元，格賓網單元尺寸為6m×2m，厚度0.6m。每一格賓網單元由6個小格組成。單元格鋪設原則應便于施工。
        1）格賓網靠近河道的一端（外邊緣）做成45度斜面，防止河底水流沖擊格賓網形成向下的水流濤刷格賓網基礎，造成籠體下滑。
        2）格賓網定位采用在岸上靠近固腳邊緣位置釘Φ22的螺紋鋼筋釘入自然岸邊固定，用8#鐵線綁扎與籠體連接固定。格賓網與固腳用砌石連接緊密，避免形成兩體。相鄰格賓網豎直邊緣間隔15cm以單圈-雙圈-單圈進行絞合。絞合鐵線材質必須與格賓網相同。
2.4、填充石料
        格賓網內填充的石料規格、質量必須符合設計要求。石料的軟化系數在0.8以上。石料填充應自格賓網外邊緣向內側逐格填充，采用機械輔助人工的方法。挖掘機向籠內填料卸料高度易小于1m，防止傾倒石料對冰面沖擊破壞。石料填充飽滿，大小均勻，每層填筑厚度不大于30cm為宜，分為兩層填滿，小塊石料不宜放在格賓網邊緣位置。頂面填充石料應略高出網箱。
2.5、蓋板
       待石料裝滿網箱后，平整頂面，留有最小空隙后覆蓋上網蓋。封蓋前用小撬棍將網箱四邊網線拉正，頂蓋與網箱邊框，頂蓋與隔斷頂邊，相鄰頂蓋之間，按間隔15cm以單圈-雙圈-單圈用與格賓網網同材質鋼絲進行絞合緊密。使格賓網單元連接為整體。
2.6、沉排
       根據已經探明的水深進行沉排。當水深小于2米的江段待春季開化后自然沉排。水深大于2米的江段，采用人工沉排，在距離沉排末端3-5米范圍內沿江岸方向，鑿一上口寬50-60cm，下口30-40cm的冰槽，深度以可以看見水面又不上水為準，待冰槽全部鑿?fù)?，?5m左右鑿穿槽內冰層，上水后，實現沉排。
